一、視頻實拍

二、產品簡介

　　脈沖遠傳水表是一種基于脈沖計數原理的智能遠傳水表，用于家庭或居民單元測量流經自來水管道的水體積總量，并具有發訊傳感器，可作為各種智能遠程抄表系統的計量發訊儀表。

　　本類水表采用高靈敏度傳感裝置，抗干擾性強；能遠距離采集水表用水量，數據可靠準確；通過對計數機構的改裝，具有發訊功能，并保留了原水表字輪讀數的計量功能；并可與計算機連接，便于計算機集中管理?？筛鶕?jù)流量采集系統連接一臺或多臺水表，適用于大多數水表數據采集系統。

　　脈沖遠傳水表必須一直供電才能正常使用，通常以采集脈沖個數進行計量。按照不同工作原理，一般可分為“單、雙干簧管表”、“霍爾元件表”、“光電轉換表”等幾種類型。

三、產品特點

　　1. 可供選擇的發訊傳感器有干簧管、霍爾元件、光電元件等三種。

　　2. 采用高可靠性傳感器，使用壽命長，抗干擾性強。

　　3. 不改變原水表的各項技術指標。

　　4. 保留原水表字輪顯示讀數功能。

　　5. 采用特殊結構設計，測試手段先進，保證信號采集可靠。

　　6. 水表至數據采集裝置的最大傳輸距離為150米。

　　7. 應用范圍廣，可與各種數據采集裝置配合使用。

　　8. 有干式，濕式，熱水，冷水等幾種任選。

　　9. 部分脈沖遠傳水表可通過對普通水表的改裝而實現。

四、傳感器對比

　　1. 光電轉換表：由光電發射、接收器和反光鏡組成，當安裝在轉盤上的反光鏡通過發射器時，紅外光由反光鏡反射到接收器，轉盤每轉一圈，在接收端產生一個 計量脈沖。這種類型的脈沖水表不僅在很多時候根本不需要電源，而且解析代碼不會有差錯，更不需要記憶。

　　2. 干簧管表：在轉盤計數的水表內加裝干簧管和磁性元件，干簧管固定在計數轉盤附近，磁性元件安裝在計數盤上，當轉盤每轉一圈，磁性元件經過干簧管一次 ，干簧管閉合一次，即在接收端產生一個計量脈沖

　　3. 霍爾元件表：在轉盤計數的水表內加裝霍爾元件和磁性元件，構成基于磁電轉換的傳感器，霍爾元件固定在計數轉盤附近，磁性元件安裝在計數盤上，當轉盤 每轉一圈，磁性元件經過霍爾元件一次，對應一次電位差，即在接收端產生一個計量脈沖。

五、產品類型

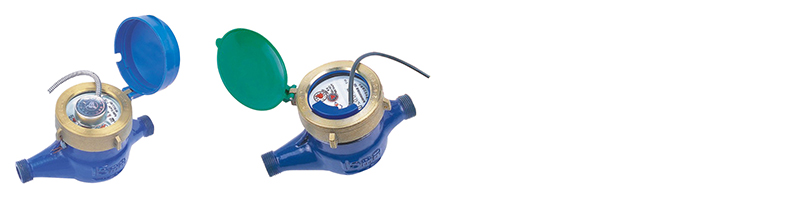

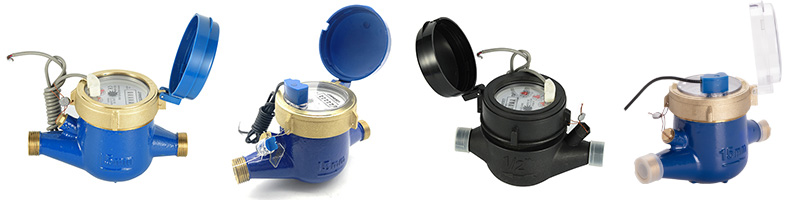

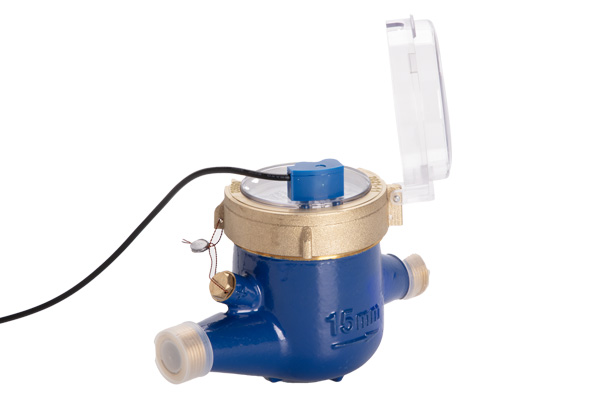

　　LXSY-15E~65E, LXSRY-15E~65E 旋翼多流銅殼濕式冷(熱)水表

　　LXSGY-15E~65E, LXSGRY-15E~65E 旋翼多流銅殼干式冷(熱)水表

　　LXSGY-15Es~50Es 旋翼多流塑殼干式冷水表

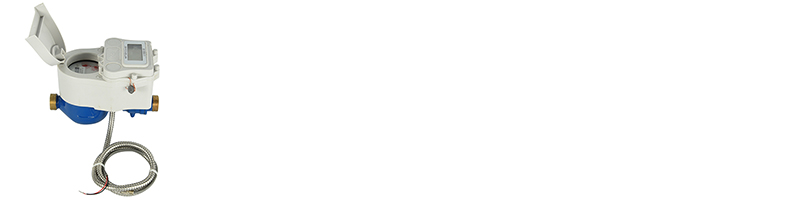

　　LXSKY-15E~40E 旋翼濕式預付費冷(熱)水表

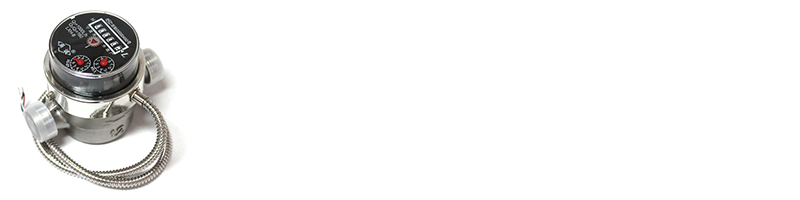

　　LXSCY-13D~25D, LXSCRY-13D~25D 旋翼單流干式冷(熱)水表

　　LXHY-8 旋轉活塞容積式純凈水水表

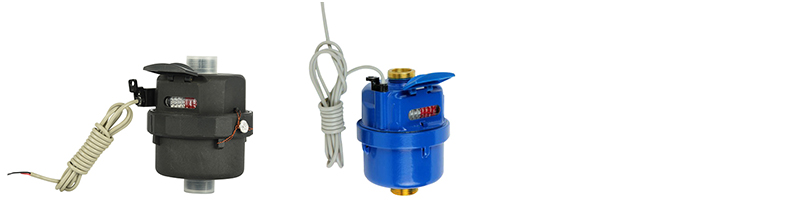

　　LXHY-15~25 銅殼容積式水表

　　LXHY-15s~20s 塑殼容積式水表

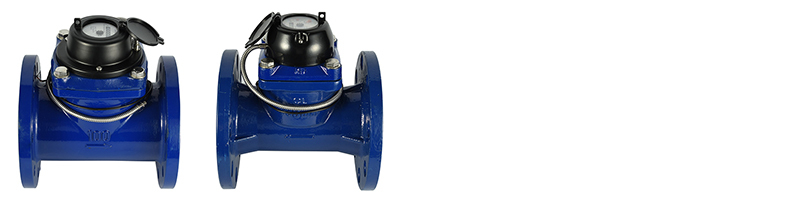

　　LXLY-80E~200E, LXLRY-80E~200E 螺翼濕式冷(熱)水表

　　LXLCY-40B~600B, LXLCRY-50B~600B 螺翼可拆干式冷(熱)水表

　　LXGY-40~300 農用灌溉水表

六、備注說明

　　1. 脈沖常數可根據用戶要求而定；

　　2. 引出線長一般為0.6米至1米(可根據用戶要求而定)；

　　3. 引出線可選配不銹鋼防護罩，長500mm—900mm，端部連接螺紋M8X1，長5mm。

　　①干簧管傳感器，連接有兩芯(或三芯)線，無極性，黑色為公共地。

　?、诨魻栐B接為三芯，紅色為電源正(3-3.6V)，綠色為輸出，黑色為公共地。

　?、酃怆娫?，連接為四芯，紅色為電源正(4.5V-15V),綠色為輸出，黃色為備用檢測端，黑色為公共地。
