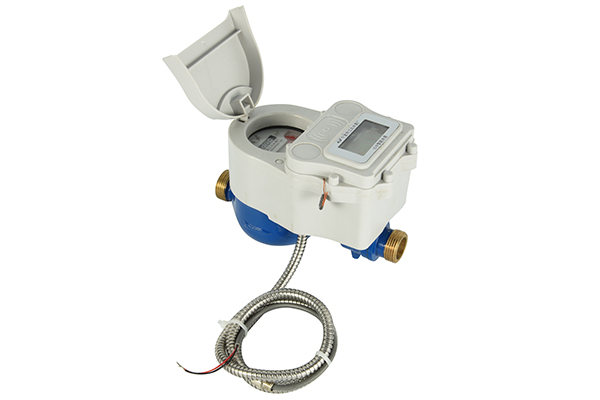

一、產品簡介

　　智能預付費水表(LXSKY-15E3~LXSKY-40E3)在普通的預付費水表的功能上增加了脈沖輸出遠傳閥控功能，方便管理員遠程讀取數據和遠程閥控功能。

二、產品特點

　　1.遠傳功能

　　JSM3592為帶MBUS遠傳通訊。智能預付費水表遠傳功能有遠程讀取數據和遠程閥控功能。管理員可以遠程隨時讀取水表，實時了解智能預付費水表使用情況，另外可以根據實際情況進行遠程閥門開關控制。遠程閥控具有最高優選級，和表內的水量狀態無關。遠程閥控后閥門常開或常關，刷卡先顯示“FA”，表示閥門處于遠程閥控狀態。

　　具體見智能預付費水表通訊規約。

　　2. 計量及預付費功能

　　智能預付費水表采用雙脈沖采樣計量脈沖，兩個脈沖采樣點依次吸合一次作為一個計量信號0.1 m3。兼容干簧管和霍耳采樣。根據計量信號，遞減表內的剩余水量，直到剩余水量為零，關閉閥門。同時遞增表內的累積用水量。用戶必須先購買一定的使用量才能使用。

　　3. 購水充值

　　刷已購水充值的用戶卡后，或者通過遠程進行充值后，智能預付費水表將所購水量加入原剩余水量中。用卡充值時，正確讀卡時，燈亮，顯示屏依次顯示“本次購買量”，“剩余用量”(已加入本次購量)“累計用量”，顯示完畢后(累計顯示時間約為3秒鐘)，則此次購水充值完成，此時可移走卡片。

　　注意事項：要求顯示完成后方可移走卡片。

　　4. 水量囤積功能(水量輸入限制)

　　智能預付費水表內設置了存儲水量最高限，若用戶卡中購水數量與表內剩余水量之累加和超過該限制值，則刷已購水充值的用戶卡后，表顯示“限制本次購量XXXX.X m3”，3秒鐘,然后顯示原“剩余用量”，“累計用量”各3秒鐘，表示本次輸入超限，智能預付費水表未接受充值;等待表內剩余水量小于 X Xm3，該卡仍可使用。

　　若遠程充值的話，限購提示充值不成功。購買量和剩余量的累加不能超過限購水量。

　　5. 查詢及回寫功能

　　當用戶要查詢智能預付費水表情況時，可刷用戶卡(空白用戶卡)，智能預付費水表將依次顯示表內剩余用量，累計用量以及表內的相關信息。水表同時將表號、表內剩余用量、累計用量、本次購量、水表運行參數等返寫用戶卡。檢測部門還可以通過查詢卡查詢表的相關信息及表狀態。

　　6、剩余水量低限報警功能

　　智能預付費水表提供了兩級低限提示，當剩余用量等于關閥報警量時，將關閉閥門提示用戶充值。刷用戶卡后開啟閥門，同時智能預付費水表上顯示“關閥”、“交費”，提示用戶購水充值。在剩余用量小于顯示報警量時，每用1 m3，表將顯示剩余用量，“交費”。

　　7. 關閥交費

　　當智能預付費水表內剩余用量為零時，閥門自動關閉，用戶通過卡片或者遠程進行購水充值。如果是卡片購買，則需要插入用戶卡充值完成后，閥門自動打開。如果是遠程充值，充值成功后閥門自動打開。

　　8. 低電壓保護功能

　　智能預付費水表平常1天測一次電壓，當表判別到電池電壓連續12天低于2.92V [帶一定負載測試]，閥門將自動關閉，刷卡提示“換電池”，用戶卡能打開閥門繼續使用。當檢測到電池電壓低于2.60V時，徹底關閉閥門，刷卡顯示“E-07換電池”，插入用戶卡不能打開閥門。當發現電壓報警提示后，用戶應及時通知管理部門更換電池。另外低溫條件下造成的電壓低，在溫度回升電池電壓正常后，表具可恢復正常工作。

　　9. 防磁攻擊功能

　　智能預付費水表提供自動防護功能，當有磁場靠近時，將自動關閉閥門，插卡顯示“E-03磁攻擊符號”,請用戶檢查水表周圍環境有無強磁場物或被水浸泡等情況，處理后可刷用戶卡打開閥門，若不能恢復，則可通知維修人員對智能預付費水表進行檢修。

　　10. 表異常保護功能

　　正常使用中遇到表閥門關閉，刷用戶卡表顯示故障提示，請用戶盡快通知維修人員對智能預付費水表進行檢修。

　　11. 閥門維護功能

　　閥門每月自動維護2次。

　　12. 上電全顯功能

　　給智能預付費水表上電，表先全顯，并對狀態自檢，可以檢查液晶是否有缺段，檢測電池電壓，然后顯示“剩余用量”，“累計用量”及閥門狀態各3秒鐘。并根據智能預付費水表的具體情況自動開閥或關閥。

三、性能指標

　　1. 技術指標

　　▲ 線圈800uH，半徑R=20mm。

　　▲ ATMEL-T5577

　　▲ 平均功耗：<15uA，靜態功耗參考值7uA左右。

　　▲ 抗干擾能力：0～20mm(寫)/0～30mm(讀)(視卡的等級及天線的尺寸);

　　▲ 工作溫度： -20℃～70℃

　　▲ 環境濕度： 5%～85%

　　▲ 配套電池型號： ER18505M(功率型);

　　2. 數據應用環境特點

　　▲ 寫調制方式為脈寬調制;

　　▲ 讀調制方式為曼徹斯特碼(簡稱曼碼);

　　▲ 工作在標準工業頻率100~150KHz(標準125KHz)，只需簡單配上天線，即可發送讀寫命令和接受數據;

　　▲ 卡片應用級全功能測試(包括：數據頁的讀寫、配置位的改寫、寫密碼及校驗密碼、停止卡等)讀寫卡距離達30mm。

　　3. 性能特點

　　▲ 可支持干簧管或者霍爾采樣。

　　▲ 非接觸式射頻卡的使用壽命大大提高;

　　▲ 密閉整體模塊可應用于高濕高溫環境,防水、塵、靜電對電路的損壞;

　　▲ 電路經優化設計，抗干擾性能強，易于維護;

　　▲ 卡的使用溫在-40 到 +85 °C;

　　▲ 卡內嵌全球唯一64 位序列號，具有可追溯性。

　　▲ 卡內有密碼設置和寫保護，保證數據安全;

　　▲ 感應距離：無需干簧管或者按鍵觸發喚醒，通過線圈直接感應卡片，性能更加可靠，感應范圍擴大，感應距離為4-30mm。

四、液晶顯示說明

　　液晶字段：

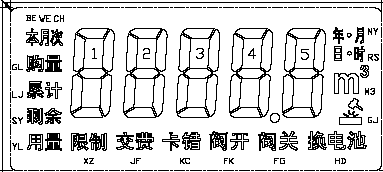

智能預付費水表液晶顯示布局

　　A顯示水量體積單位：m3

　　B顯示容量為四位整數，一位小數。

　　C特定狀態顯示內容為：“本次購量”，“剩余用量”，“累計用量”，“閥關”,“閥開”，“交費”“換電池”，“限制本次購量”，“卡錯”，“E-01[模塊內部錯誤]”，“E-03[受磁攻擊]”，“E-07[電池電壓過低]”。

　　液晶顯示內容說明為：

　　▲ 顯示“本次購量”：即本次使用用戶卡購買的水量，將卡插入IC卡槽內即顯示“本次購量XXX m3”，然后會累加到原來剩余用量。

　　▲ 顯示“剩余用量”。即每次插用戶卡或到顯示報警水量時，均顯示“剩余用量XXX m3”。

　　▲ 顯示“累計用量”。即插入用戶卡充值及查詢時，到最后一項顯示為“累計用量XXX m3”。表示此水表總共使用的水量。

　　▲ 顯示“交費”：表示已購水量已經達到警惕水量，應及時購水。

　　▲ 顯示“卡錯”：卡錯誤時提示卡錯。

　　▲ 顯示“換電池”：表示內部鋰電池電壓低，需要更換。

　　▲ 顯示“閥關”：表示水表閥門處于關閉狀態。

　　▲ 顯示“閥開”：表示閥門打開。

　　▲ 顯示“限制本次購量”：表示超過限購水量。

　　▲ 顯示“E-01”：表示水表電路板內部故障。

　　▲ 顯示“E-03”：表示水表收到強磁干擾，請及時檢查糾正。

　　▲ 顯示“FA”，閥門處于遠程強制開關狀態。

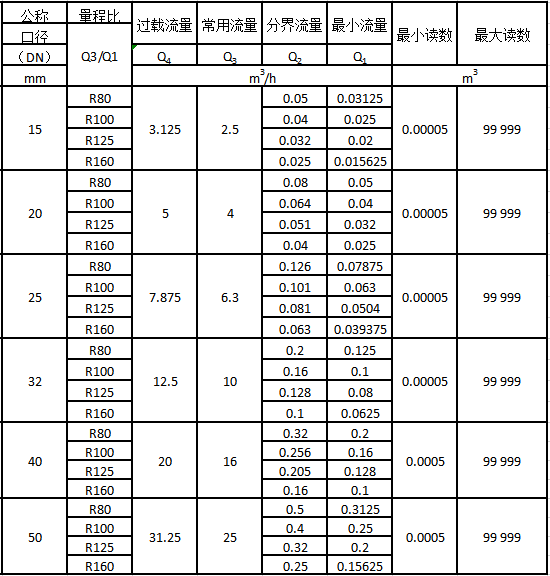

五、流量技術參數

六、最大允許誤差

　　① 低區 (Q1≤Q﹤Q2) 最大允許誤差為±5%

　?、?高區 (Q?≤Q≤Q?) 最大允許誤差為±2% (熱水表為±3%)

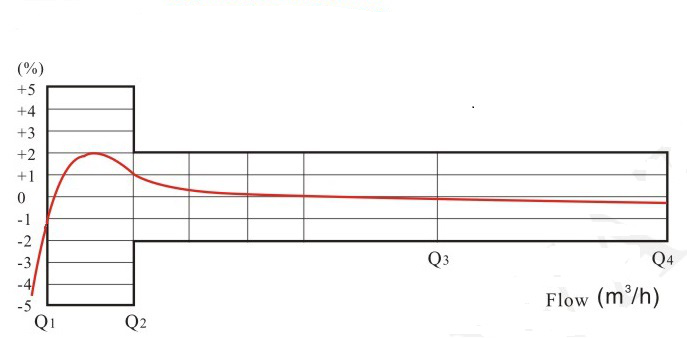

智能預付費水表流量誤差曲線圖

七、外形及規格尺寸

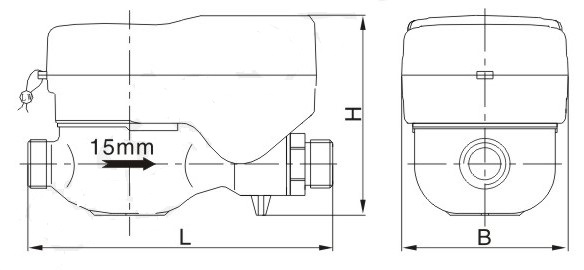

智能預付費水表外形尺寸圖

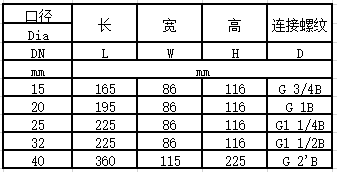

智能預付費水表規格尺寸表
